手動立式側搖測試臺

發表時間：2015-10-26

手動立式側搖測試臺

手動立式側搖測試臺功能說明：

上海鑄衡電子科技有限公司為您提供物美價廉手動立式側搖測試臺產品，本司生產的這款手動立式側搖測試臺專為HF系列和NK系列推拉力計配備，可組合成不同用途的試驗機臺，適用各種插拔力、按壓力、破壞試驗等測試。在顯示力值的同時，還可以加裝數顯標尺，顯示其位移量，對不同工件進行相同位移量下的對比測試。

手動立式側搖測試臺規格：

1.機臺底座大穩定性好，適合室內桌上測試使用。

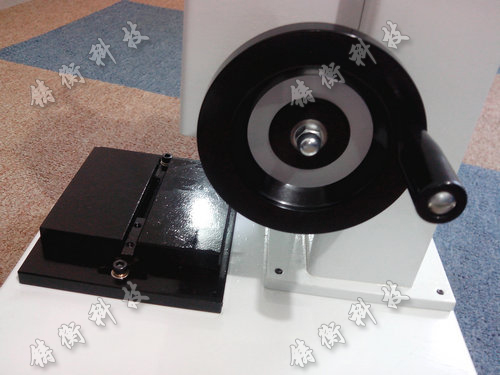

2.梯形螺桿轉動，側面手輪加載，操作簡單穩定。

3.底座標配的移動平臺，可實現左右、前后移動，方便準確裝夾。

4.可將本機臺安裝于桌（臺）上使用，使機架更加穩固。5.配有數顯標尺，可隨時采集行程數據（SG-S）。

手動立式側搖測試臺規格特點：長×寬×高：350mm×260mm×500或700mm行程：180mm額定負荷：500或3000N重量：18kg

手動立式側搖測試臺結構圖：

手動立式側搖測試臺機臺及推拉力計安裝方法：

1、機臺安裝方法：本機臺可安裝在桌子用。使機臺更加穩固，請保證工作臺面水平，使測試得到準確的數值。安裝時請參考（上圖右邊）安裝。

2、推拉力計的安裝方法：

(1)用M4扳手將測力計安裝板上4個M4×15的內六角圓柱頭螺釘松開，卸下測力計安裝板。

(2)安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上或用十字細絲刀將附件袋里的4枚M3×10的十字槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個M3的螺紋孔。

(3)安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺釘卸下，將附件袋里的4枚M3×10的螺釘卸下，將附件袋里的4枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔，旋入測力計后蓋上的4個M3螺紋孔（卸下M3×10的螺釘?shù)穆菁y孔）。

(4)安裝好推拉力計表后，用M4內六角扳手將測力計安裝板重新安裝到機架上面。根據所需測試的樣品特點，將其機臺安裝或安放在工作臺上合適的位置。旋轉測試架側面的手輪，測力計就能上下平穩移動，完成測試工作。

手動立式側搖測試臺結構圖

手動立式側搖測試臺

手動立式側搖測試臺日常保養及維護：

1、請勿超載使用，本機架額定負荷為500N。

2、注意日常的工作，保持機臺各部件清潔。

3、在使用過程中機臺運行滯澀不靈活時，請向機臺兩側軸承座上的加油孔內添加少許機油潤滑。機臺出現故障時請及時聯系廠家或銷售點（請勿擅自拆卸、修理）。
